x-NET Präzisionspressen von Endkontur-genauen Formteilen
Das automatisierte, endkonturgenaue x-NET Fertigungsverfahren von CrossTEQ ermöglicht die gezielte Nutzung von mechanischen Eigenschaften in komplexen Leichtbaustrukturen.
Sie benötigen einbaufertige Leichtbauteile mit aussergewöhnlichen Material- und Oberflächeneigenschaften?
Mit der x-NET Compression Molding Technologie produzieren wir Formteile mit komplexen 3D-Strukturen in kleinen und grossen Serien. Kontaktieren Sie uns, um mehr zu erfahren.
Über x-NET Precision Compression Molding von CrossTEQ
CrossTEQ hat ein automatisiertes, endkonturgenaues Fertigungsverfahren entwickelt, das die gezielte Nutzung von mechanischen Eigenschaften in komplexen Leichtbaustrukturen ermöglicht.
X-NET Precision Compression Molding ist eine proprietäre Composite Produktionstechnologie von CrossTEQ, die auf einem fortschrittlichen Präzisionspressverfahren für Carbonteile basiert, welches ursprünglich für die Luft- und Raumfahrt entwickelt wurde.
X-NET kombiniert für Sie die Produktdesignfreiheit und den Automatisierungsgrad der Spritzgusstechnik mit den hervorragenden Materialeigenschaften der thermoplastischen Faserverbundwerkstoffe.
Top-Features von x-NET Präzisionsbauteilen
Mittels der x-NET Formpresstechnologie stellen wir hochwertige, konturgenaue Composite-Bauteile mit höchster Funktionsintegration, feinsten Toleranzen und minimalem Materialverschnitt bei guter qualitativer Wiederholbarkeit her.
- Leichtgewicht
- Leistungsstark dank konstruierten Eigenschaften
- Funktionale Oberflächen
- Einzigartige Ästhetik mit bester Oberflächenqualität
- Recyclierbar
Wieso Hochleistungs-Composites für komplexe Leichtbaustrukturen?
Thermoplastische Faserverbundwerkstoffe werden aufgrund Ihrer hervorragenden Materialeigenschaften dort eingesetzt, wo Metalle wie Stahl oder Titan zu schwer und Kunststoffe zu schwach sind.
Dabei sind Faserverbundverfahren für Flächen heute vergleichsweise ausgereift und in zahlreichen Anwendungen wie Flug- und Fahrzeugstrukturen breit etabliert. Composite-Technologien für komplexere Strukturelemente wie z.B. Verbindungs- oder Lasteinleitungselemente sind bisher hingegen wenig ausgereift. Leicht- und Maschinenbau warten noch auf skalierbare Lösungen für ihre Hochleistungs-Anwendungen.
Verbindungselemente: Wo selbst Stahl und Titan an ihre Grenzen stossen

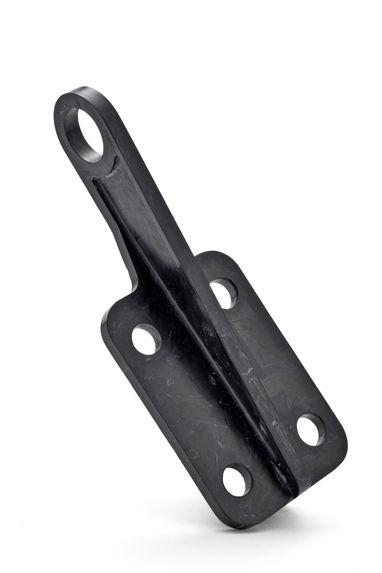

Aufgrund ihrer geometrischen Komplexität werden für Verbindungselemente wie zum Beispiel Clips, Brackets oder Hinges werden nach wie vor meist metallische Werkstoffe wie Stahl, Titan oder Aluminium verwendet. Diese Materialien weisen in Leichtbauanwendungen allerdings wesentliche Nachteile auf:
- Stahl: Hohes Gewicht aufgrund hoher Dichte
- Titan: Hohe Material- und Bearbeitungskosten aufgrund niedriger Verfügbarkeit des Rohmaterials
- Aluminium: Hoher Prozessaufwand zum Aufbau von Korrosionsschutz gegenüber umliegenden Composite-Strukturen
Gezielte Nutzung der hervorragenden Materialeigenschaften von thermoplastischen Composites
Mit dem Ziel, komplexe und zugleich leistungsstarke Leichtbaustrukturen automatisiert herzustellen, hat CrossTEQ ein eigenes, endkonturgenaues Composite-Verfahren entwickelt, das die Folgeprozesse, der Materialverschnitt und somit auch die Kosten bei der Bauteilherstellung auf ein Minimum optimiert.
Mit x-NET kombiniert CrossTEQ die Produktdesign-Freiheit aus der Spritzgusstechnik mit den hervorragenden Eigenschaften der thermoplastischen Composites und bietet dem Leicht- und Maschinenbau damit ein skalierbares Produktionsverfahren für die Herstellung von endkonturgenauen Verbindungselementen und Profilen aus faserverstärkten Hochleistungs-Kunststoffen wie PEEK, PSU, PPSU oder PEI.

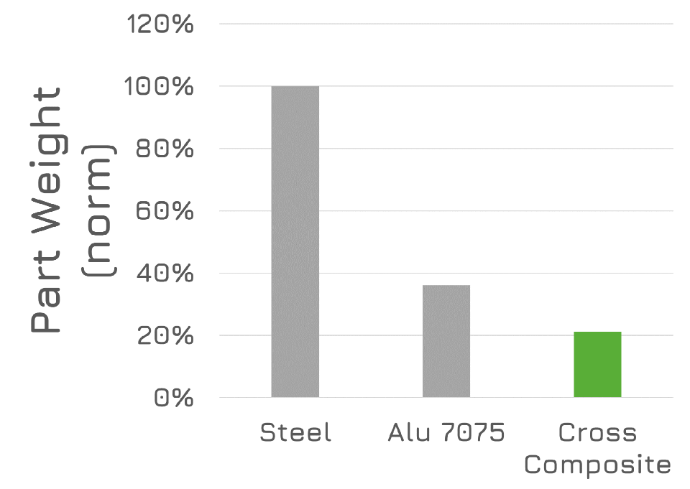

Die thermoplastischen x-NET Leichtbauteile von CrossTEQ, erreichen identische mechanische Eigenschaften wie Metalle - allerdings bei massiver Reduktion des Gewichtes.
Geometrisch komplexe und funktionale Composite-Bauteile von CrossTEQ
Die thermoplastischen Faserverbundwerkstoffe von CrossTEQ ermöglichen vielseitige mechanische, chemische und tribologische Features, die wir mit unserer x-Net Produktionstechnologie gezielt für Ihr Präzisionsbauteil hervorrufen können.
Wandstärkensprünge
Verstärkungsrippen
Gewinde
Inserts
Bohrungen, Durchbrüche

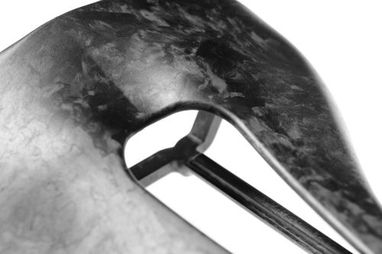

Hinterschnitte
Lagersitze
Funktionalisierte Flächen
Wieso x-NET Formpressen?
Automatisierte end-konturgenaue Fertigung von Präzisionsbauteilen
Dank der endkonturgenauen Fertigung werden durch x-NET die Folgeprozesse, der Materialverschnitt und somit auch die Kosten bei der Bauteilherstellung auf ein Minimum optimiert.
- Automatisierte Produktion für maximale Kosteneffizienz
- Höchste Funktionsintegration
- Maximale Materialausnutzung
- Feinste Toleranzen, minimaler Nachbearbeitungsaufwand
- Vollständiger Erhalt der Fasereigenschaften
- 0% Verschnitt
Prototypen- bis Serienfertigung
Mit der x-NET Compression Molding Technologie produzieren wir endkonturgenaue, einbaufertige Composite-Bauteile in allen Seriengrössen:
- Prototyping (10 Teile)
- Einzel-, Spezial- und Ersatzfertigungen
- Mittlere Serienproduktion (100 Teile)
- Industrielle Produktion (10'000+ Teilen
Unendliche Material-Konfigurationen möglich mit x-NET Präzisionspressen
Wählen Sie aus unzähligen Composite-Bestandteilen und entdecken Sie unsere unendlichen Verbund-Möglichkeiten:
Unsere Polymere:
PEEK, PES, PEI, PPS, TPI, PA6, PA66, PA12

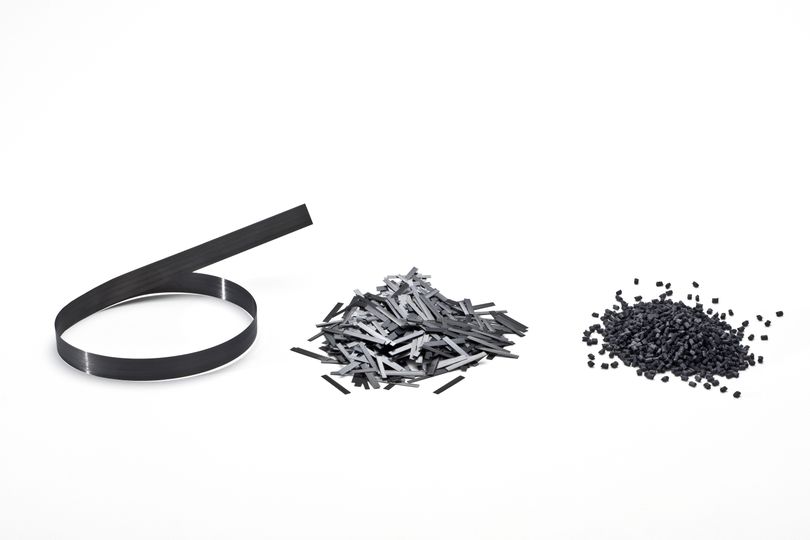

Unsere verstärkenden Fasern:
Carbonfaser, Glasfaser, Basaltfaser, Naturfaser, andere auf Anfrage
Der x-NET Produktionsprozess
SCHRITT 1
Vorbereitung

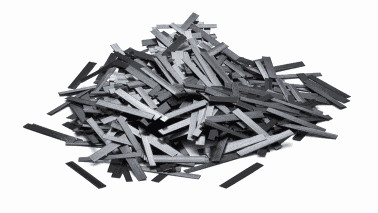

Das Verbundmaterial wird gemäss den benötigten Spezifikationen und Materialeigenschaften hergestellt.
SCHRITT 2
Verarbeitung

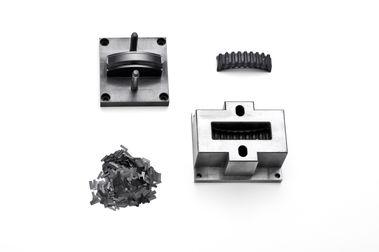

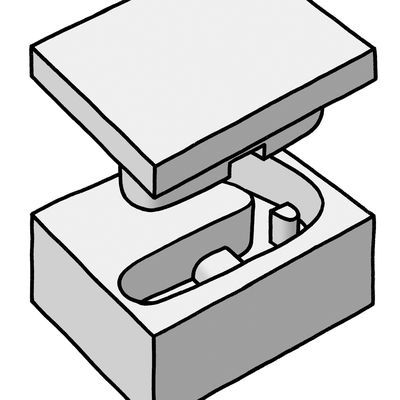

Der Verbundwerkstoff wird mit hochkomplexen Formwerkzeugen verarbeitet. Unsere Formwerkzeuge sind vollständig geschlossene Formen mit vollständig definierten Kavitätenflächen, welche die hochpräzise Fertigung von Formteilen ermöglichen.
SCHRITT 3
1% Nachbearbeitung
Das fertige Verbundteil wird aus dem Werkzeug entformt. In diesem Zustand ist das Bauteil zu 99% fertig; Lediglich ein leichtes Entgraten und Polieren ist noch erforderlich.
Die x-Technologies in der Übersicht
Durch intelligentes Material Design und mit der richtigen Composite Technologie zu den optimalen Features für Ihr Leichtbauteil.
Unsere Cross-Composites bieten Ihnen vielseitige mechanische, chemische und tribologische Features, die wir mit unseren x-Technologies gezielt für Ihre Anwendung hervorholen können.
